Chipset merupakan IC ukuran kecil yang pada komputer merupakan layaknya "polisi lalu lintas" pada papan induk (motherboard), mengarahkan aliran data dan menentukan peranti apa yang didukung oleh Personal Komputer (PC). Sebuah chipset mengarahkan data dari CPU ke Chipset. Sedangkan Chipset dibagi menjadi dua bagian komponen utama yaitu, Northbridge dan Southbridge. Northbridge mengatur Chace memori, Memori Utama, Host Bus dan Slot PCI ekspansi. Sedangkan Soutbridge mengatur ISA Bus, dan menjembatani antara ISA Bus dan PCI Bus, mengatur dan mengontrol I/O port dan slot IDE. Chipset juga menentukan kecepatan dari front-side bus, bus memory dan bus grafis, serta kapasitas dan tipe memori yang di dukung motherboard. Selain itu pula, chipset mengarahkan aliran data melalui bus PCI, drive IDE dan port I/O serta menentukan standar IDE juga tipe port yang didukung oleh sistem. apa yang di maksud Northbridge ? Northbridge adalah sebagai memory controller hub (KIA) atau memori controller terintegrasi (IMC) di sistem Intel (AMD, VIA, SiS )salah satu dari dua chip pada chipset core logic pada motherboard PC, yang lain disebut juga southbridge . fungsinya adalah menangani komunikasi antara CPU, RAM, ROM BIOS, dan PCI Express (atau AGP) video card, dan Southbridge . sedangkan Southbridge adalah sebagai I / O controller hub (ICH) dalam sistem Intel (AMD, VIA, SiS ) southbridge biasanya dapat dibedakan dari Northbridge dengan tidak secara langsung terhubung ke CPU. Sebaliknya, dasi Northbridge yang di southbridge ke CPU. Melalui penggunaan saluran pengendali sirkuit terpadu, Northbridge langsung dapat menghubungkan sinyal dari aku / unit O ke CPU untuk mengontrol data dan akses.

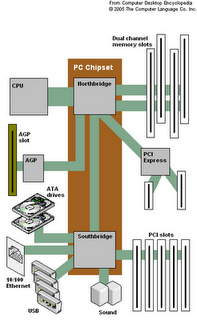

1.Northbridge
2.Southbridge
Northbridge Connects CPU to:
RAM
AGP bus
PCI Express bus
Built-in display Adapter
Southbridge Connects CPU to:
ATA (IDE) Drives
USB bus
FireWire bus
Serial port
Parallel port
Built-in audio
ISA bus (earlier PCs)
